Как работает сеть трехфазного тока с изолированной нейтралью





Как работает сеть трехфазного тока с изолированной нейтральюЭлектрические сети могут работать с заземленной или изолированной нейтралью трансформаторов и генераторов. Сети 6, 10 и 35 кВ работают с изолированной нейтралью трансформаторов. Сети 660, 380 и 220 В могут работать как с изолированной, так и с заземленной нейтралью. Наиболее распространены четырехпроводные сети 380/220, которые в соответствии с требованиями правил устройства электроустановок (ПУЭ) должны иметь заземленную нейтраль.

Рассмотрим сети с изолированной нейтралью. На рисунке 1,а изображена схема такой сети трехфазного тока. Обмотка изображена соединенной в звезду, однако все сказанное ниже относится также и к случаю соединения вторичной обмотки в треугольник.

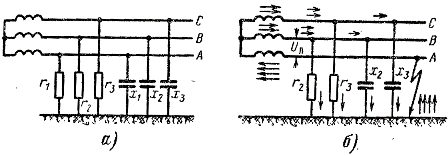

Схема сети трехфазного тока с изолированной нейтралью (а). Замыкание на землю R сети с изолированной нейтралью (б).

Рис. 1. Схема сети трехфазного тока с изолированной нейтралью (а). Замыкание на землю в сети с изолированной нейтралью (б).

Как бы хороша ни была в целом изоляция токоведущих частей сети от земли, все же проводники сети имеют всегда связь с землей. Связь эта двоякого рода.

1. Изоляция токоведущих частей имеет определенное сопротивление (или проводимость) по отношению к земле, обычно выражаемое в мегомах. Это означает, что через изоляцию проводников и землю проходит ток не которой величины. При хорошей изоляции этот ток весьма мал.

Допустим, например, что между проводником одной фазы сети и землей напряжение равно 220 В, а измеренное мегомметром сопротивление изоляции этого провода равно 0,5 МОм. Это значит, что ток на землю 220 этой фазы равен 220 / (0,5 х 1000000) = 0,00044 А или 0,44 мА. Этот ток называется током утечки.

Условно для наглядности на схеме сопротивления изоляции трех фаз r1, r2, r3 изображаются в виде сопротивлений, присоединенных каждое к одной точке провода. На самом деле токи утечки в исправной сети распределяются равномерно по всей длине проводов, в каждом участке сети они замыкаются через землю и их сумма (геометрическая, т. е. с учетом сдвига фаз) равна нулю.

2. Связь второго рода образуется емкостью про водников сети по отношению к земле. Как это понимать?

Каждый проводник сети и землю можно представить себе как две обкладки протяженного конденсатора. В воздушных линиях проводник и земля — это как бы обкладки конденсатора, а воздух между ними — диэлектрик. В кабельных линиях обкладками конденсатора являются жила кабеля и металлическая оболочка, соединенная с землей, а диэлектриком — изоляция.

При переменном напряжении изменение зарядов конденсаторов вызывает возникновение и прохождение через конденсаторы переменных токов. Эти так называемые емкостные токи в исправной сети равномерно распределены по длине проводов и в каждом отдельном участке также замыкаются через землю. На рис. 1,а сопротивления емкостей трех фаз на землю х1, х2, х3 условно показаны присоединенными каждое к одной точке сети. Чем больше длина сети, тем большую величину имеют токи утечки и емкостные токи.

Посмотрим, что же произойдет в изображенной на рисунке 1,а сети, если в одной из фаз (например, А) произойдет замыкание на землю, т. е. провод этой фазы будет соединен с землей через относительно малое сопротивление. Такой случай изображен на рисунке 1,б. Поскольку сопротивление между проводом фазы А и землей мало, сопротивления утечки и емкости на землю этой фазы шунтируются сопротивлением замыкания на землю. Теперь под воздействием линейного напряжения сети UB через место замыкания и землю будут проходить токи утечки и емкостные токи двух исправных фаз. Пути прохождения тока показаны стрелками на рисунке.

Замыкание, показанное на рисунке 1,б, называется однофазным замыканием на землю, а возникающий при этом аварийный ток — током однофазного замыкания.

Представим себе теперь, что однофазное замыкание вследствие повреждения изоляции произошло не непосредственно на землю, а на корпус какого-нибудь электроприемника — электродвигателя, электрического аппарата, либо на металлическую конструкцию, по которой проложены электрические провода (рис. 2). Такое замыкание называется замыканием на корпус. Если при этом корпус электроприемника или конструкция не имеют связи с землей, тогда они приобретают потенциал фазы сети или близкий к нему.

Замыкание на корпус в сети с изолированной нейтралью

Рис. 2. Замыкание на корпус в сети с изолированной нейтралью

Прикосновение к корпусу равносильно прикосновению к фазе. Через тело человека, его обувь, пол, землю, сопротивления утечки и емкостные сопротивления исправных фаз образуется замкнутая цепь (для простоты на рис. 2 емкостные сопротивления не показаны).

Ток в этой цепи замыкания зависит от ее сопротивления и может нанести человеку тяжелое поражение или оказаться для него смертельным.

Прикосновение человека к проводнику в сети с изолированной нейтралью при наличии в сети замыкания на землю

Рис. 3. Прикосновение человека к проводнику в сети с изолированной нейтралью при наличии в сети замыкания на землю

Из сказанного следует, что для прохождения тока через землю необходимо наличие замкнутой цепи (иногда представляют себе, что ток «уходит в землю» — это неверно). В сетях с изолированной нейтралью напряжением до 1000 В токи утечки и емкостные токи обычно невелики. Они зависят от состояния изоляции и длины сети. Даже в разветвленной сети они находятся в пределах нескольких ампер и ниже. Поэтому эти токи, как правило, недостаточны для расплавления плавких вставок или отключения автоматических выключателей.

При напряжениях выше 1000 В основное значение имеют емкостные токи, они могут достигать нескольких десятков ампер (если не предусмотрена их компенсация). Однако в этих сетях отключение поврежденных участков при однофазных замыканиях обычно не применяется, чтобы не создавать перерывов в электроснабжении.

Таким образом, в сети с изолированной нейтралью при наличии однофазного замыкания (о чем сигнализируют приборы контроля изоляции) продолжают работать электроприемники. Это возможно, так как при однофазных замыканиях линейное (междуфазное) напряжение не изменяется и все электроприемники получают энергию бесперебойно. Но при всяком однофазном замыкании в сети с изолированной нейтралью напряжения неповрежденных фаз по отношению к земле возрастают до линейных, а это способствует возникновению второго замыкания на землю в другой фазе. Образовавшееся двойное замыкание на землю создает серьезную опасность для людей. Следовательно, любая сеть с наличием в ней однофазного замыкания должна рассматриваться как находящаяся в аварийном состоянии, так как общие условия безопасности при таком состоянии сети резко ухудшаются.

Так, наличие «земли» увеличивает опасность поражения электрическим током при прикосновении к частям, находящимся под напряжением. Это видно, например, из рисунка 3, где показано прохождение тока поражения при случайном прикосновении к токоведущему проводу фазы А и неустраненной «земле» в фазе С. Человек при этом оказывается под воздействием линейного напряжения сети. Поэтому однофазные замыкания на землю или на корпус должны устраняться в кратчайший срок.
